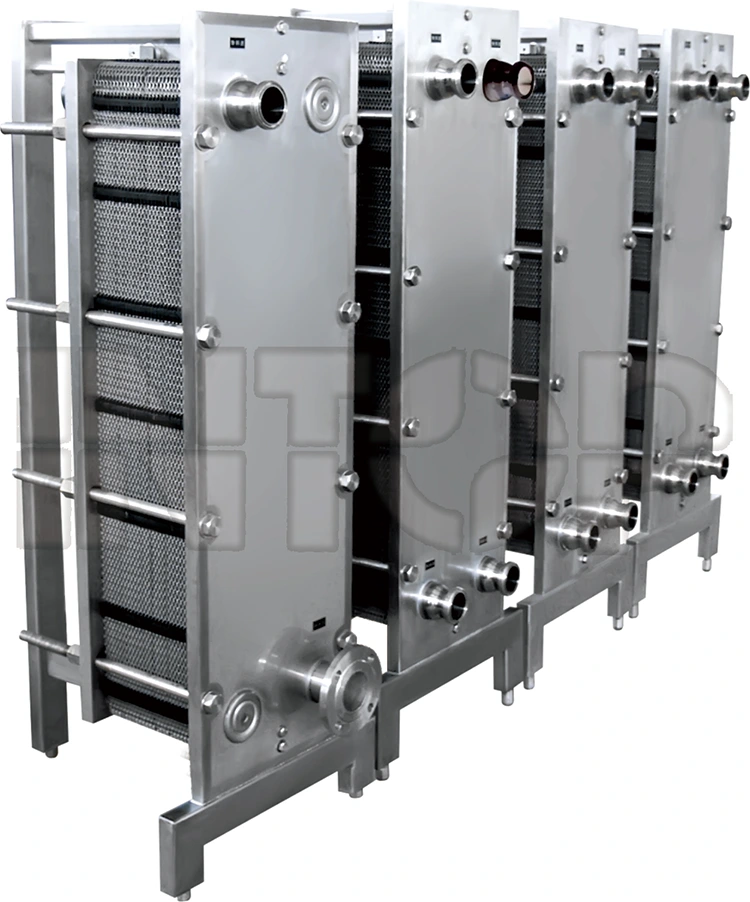

Разменувач на топлина на плочи

Плочен разменувач на топлина е нов тип на високоефикасни разменувачи на топлина составен од метални плочи со одредени брановидни форми наредени заедно. Структурата вклучува дихтунзи, плочи за компресија (подвижни крајни плочи, фиксирани крајни плочи) и рамки (горни и долни водилни прачки, предни столбови). Плочите се запечатени и водени со дихтунзи за запечатување, одвојувајќи ги каналите на ладна/жешка течност. Ладното/топлиот медиум за размена на топлина тече низ секој канал и разменува топлина со одвоените плочи за да ја постигне саканата температура за корисникот. Секоја табла има отвори на четирите агли, кои се собрани во сноп за да формираат цевки за дистрибуција и собирање на течноста. По размена на топлина помеѓу ладниот/топлиот медиум, тој тече назад од соодветната собирна цевка и се рециклира.

Принцип на структура на производот

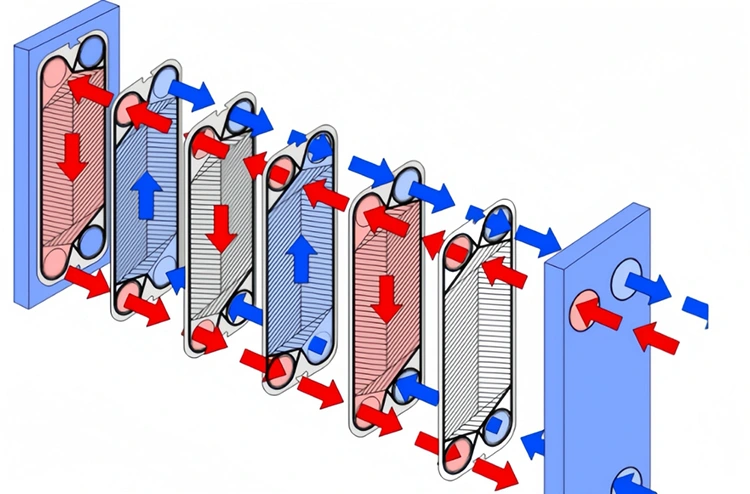

Структура на еден процес: Само 2 плочи не пренесуваат топлина - плочи со глава и опашка.

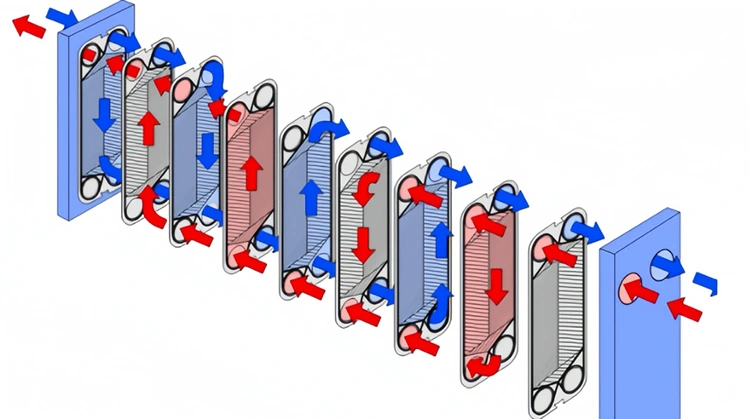

Двојна процесна структура: Секој процес има 3 плочи кои не пренесуваат топлина.

Карактеристики на производот

(1) Мала големина и мал отпечаток;

(2) Висока ефикасност на пренос на топлина;

(3) Флексибилно склопување;

(4) Ниска потрошувачка на метал;

(5) Мала загуба на топлина;

(6) Лесно расклопување, чистење и одржување.
